TB3000 Online Turbidity Analyzer

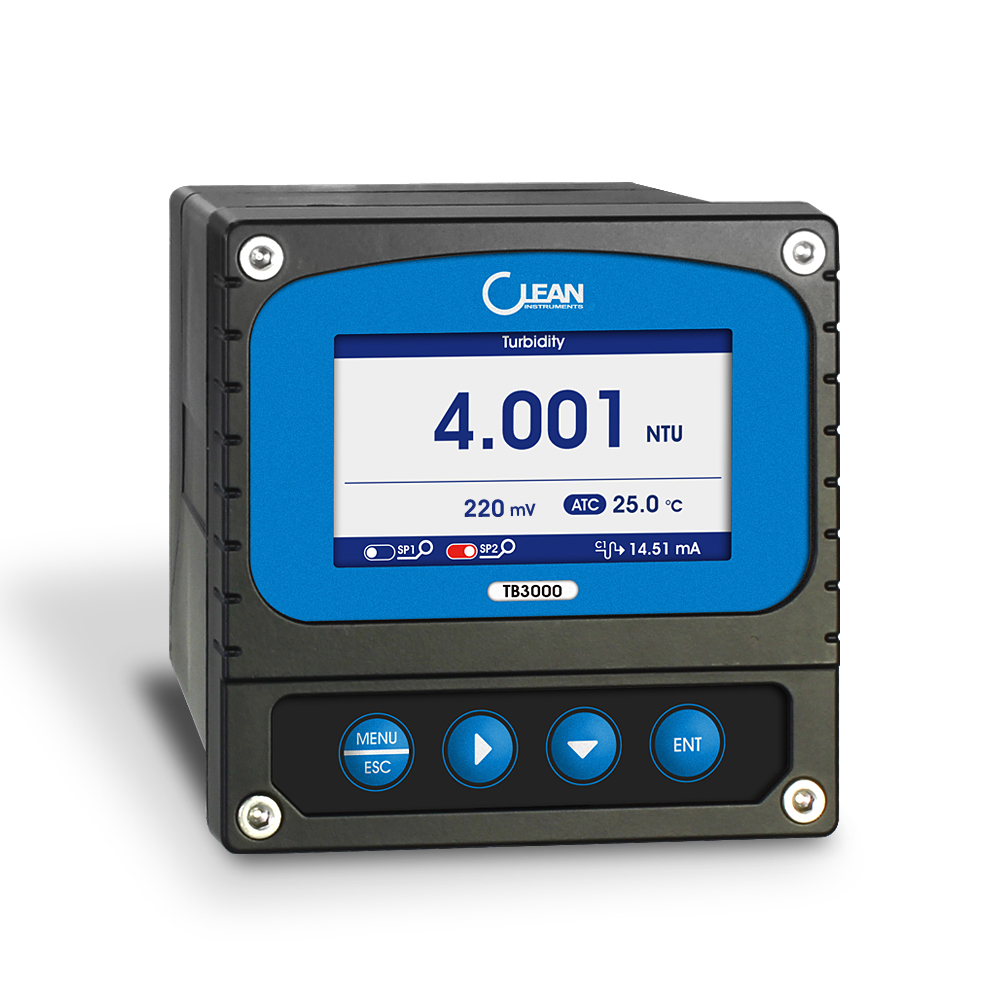

TB3000 在线浊度仪
在线浊度仪(以下简称仪表)是带微处理器的水质在线监测仪。在线浊度仪是为测量市政污水、工业废水处理过程、自来水厂等进、出水浊度而设计的工业在线监测仪表。
LCD彩色液晶显示
智能菜单操作
多种自动标定功能
手动或自动温度补偿
两组继电器控制开关
高限、低限、迟滞量控制
4-20mA,RS485多种输出方式
可设密码保护防止非工作人员误操作
测量范围 0.001-99999NTU
测量单位 mg/L
分辨率 0.001; 0.01; 0.1; 1
基本误差 ±1%F.S
温   度 -10~150.0°C
温度分辨率 0.1°C
温度误差 ±0.3°C
自动或手动温补范围 0~60°C
温度补偿 自动或手动
电极残余信号 <1‰;
响应时间(终值90%) 25°C时<60S;35°C时<30S;
稳定性 在常压恒温下,每星期漂移<2%F•S;
电流输出 2路4~20mA,20~4mA,0~20mA (负载电阻<750Ω)
通讯输出 RS485 Modbus RTU
继电器控制触点 两组:3A 250VAC,3A 30VDC
选配供电电源  85~265VAC,9~36VDC,功率:≤3W
工作环境  除地球磁场外周围无强磁场干扰。
环境温度 -10~60°C
相对湿度 不大于90%
防护等级 IP65
仪器重量 0.6kg
仪器外型尺寸 98×98×130mm
安装开孔尺寸 92.5×92.5mm
仪器安装方式 嵌入式、壁挂式
浓度 低浊:流通式
传感器型号 CS7800D CS7801D
量测范围 0~20NTU 0~200NTU
低浊
测量原理 90°散射
光源 850nm
外壳材料 SS316L,POM
螺纹界面
信号线长度标配 5m
接线 端子
尺寸 400*300*170mm
重量 About 5.5KGS
安装方式 墙挂式
滤泡流路槽尺寸 220*150*80mm
滤泡流路槽安装方式 墙挂式
滤泡流路槽重量 约1.0KG

浓度 中浓度 高浓度
传感器型号 CS7820D CS7821D CS7830D CS7832D CS7833D
量测范围 0~400NTU 0~2000NTU 0~4000NTU 10-4000NTU,
带自清洗
2-4000NTU,
双光束,带自清洗
低濁 低濁
测量原理 红外光90° 红外光 180°
光源 850nm 850nm
外壳材料 SS316L,POM SS316L,POM
螺纹界面 NPT 3/4" 1寸
信号线长度标配 10m 10m
接线 端子 端子
尺寸 220*φ50mm 220* φ50nm
重量
安装方式 浸入式/沉入式 浸入式/沉入式
