在线浊度仪

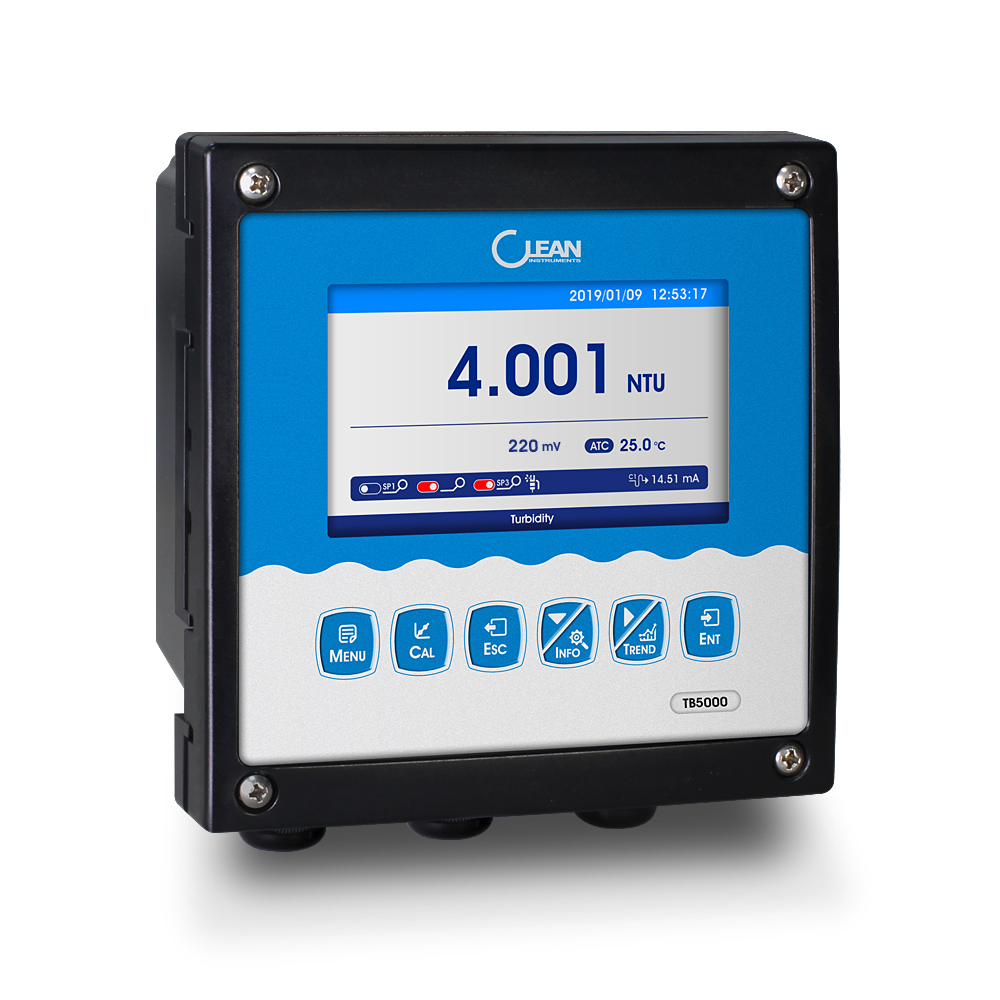

TB5000 在线浊度仪
在线浊度仪（以下简称仪表）是带微处理器的水质在线监测仪。在线浊度仪是为测量市政污水、工业废水处理过程、自来水厂等进、出水浊度而设计的工业在线监测仪表。
● LCD大屏彩色液晶显示
● 智能菜单操作
● 数据记录-曲线显示
● 多点标定功能，保证测量准确度
● 差分信号测量模式，稳定可靠
● 三组继电器控制开关
● 高限、低限、迟滞量控制
● 4-20mA、RS485多种输出方式
● 可设密码保护防止非工作人员误操作
● 智能菜单操作
● 数据记录-曲线显示
● 多点标定功能，保证测量准确度
● 差分信号测量模式，稳定可靠
● 三组继电器控制开关
● 高限、低限、迟滞量控制
● 4-20mA、RS485多种输出方式
● 可设密码保护防止非工作人员误操作
| 测量范围 | 0.001-99999NTU |
| 测量单位 | NTU、mg/L |
| 分辨率 | 0.001; 0.01; 0.1; 1 |
| 基本误差 | ±1%F.S |
| 温 度 | 0～50.0℃ |
| 基本误差 | ±1%F.S |
| 温 度 | 0～50.0℃ |
| 温度分辨率 | 0.1℃ |
| 温度误差 | ±0.3℃ |
| 电流输出 | 2路4～20mA |
| 通讯输出 | RS485 Modbus RTU |
| 其他功能 | 数据记录/曲线显示/数据上传 |
| 继电器控制触点 | 三组:5A 240VAC，5A 28VDC或120VAC |
| 选配供电电源 | 85～265VAC,9～36VDC，功率:≤3W |
| 工作环境 | 除地球磁场外周围无强磁场干扰。 |
| 环境温度 | -10～60℃ |
| 相对湿度 | 不大于90% |
| 防护等级 | IP65 |
| 仪表重量 | 0.8kg |
| 仪表外型尺寸 | 144×144×118mm |
| 安装开孔尺寸 | 138×138mm |
| 仪表安装方式 | 盘装、壁挂、管道式 |
| 浓度 | 低浊：流通式 | |
| 传感器型号 | CS7800D | CS7801D |
| 量测范围 | 0～20NTU | 0～200NTU |
|
||
| 测量原理 | 90°散射 | |
| 光源 | 850nm | |
| 外壳材料 | SS316L,POM | |
| 螺纹界面 | ||
| 信号线长度标配 | 5m | |
| 接线 | 端子 | |
| 尺寸 | 400*300*170mm | |
| 重量 | About 5.5KGS | |
| 安装方式 | 墙挂式 | |
| 滤泡流路槽尺寸 | 220*150*80mm | |
| 滤泡流路槽安装方式 | 墙挂式 | |
| 滤泡流路槽重量 | 约1.0KG | |
| 浓度 | 中浓度 | 高浓度 | |||
| 传感器型号 | CS7820D | CS7821D | CS7830D | CS7832D | CS7833D |
| 量测范围 | 0～400NTU | 0～2000NTU | 0～4000NTU | 10-4000NTU, 带自清洗 |
2-4000NTU, 双光束，带自清洗 |
 |
 |
||||
| 测量原理 | 红外光90° | 红外光 180° | |||
| 光源 | 850nm | 850nm | |||
| 外壳材料 | SS316L,POM | SS316L,POM | |||
| 螺纹界面 | NPT 3/4" | 1寸 | |||
| 信号线长度标配 | 10m | 10m | |||
| 接线 | 端子 | 端子 | |||
| 尺寸 | 220*φ50mm | 220* φ50nm | |||
| 重量 | |||||
| 安装方式 | 浸入式/沉入式 | 浸入式/沉入式 | |||
